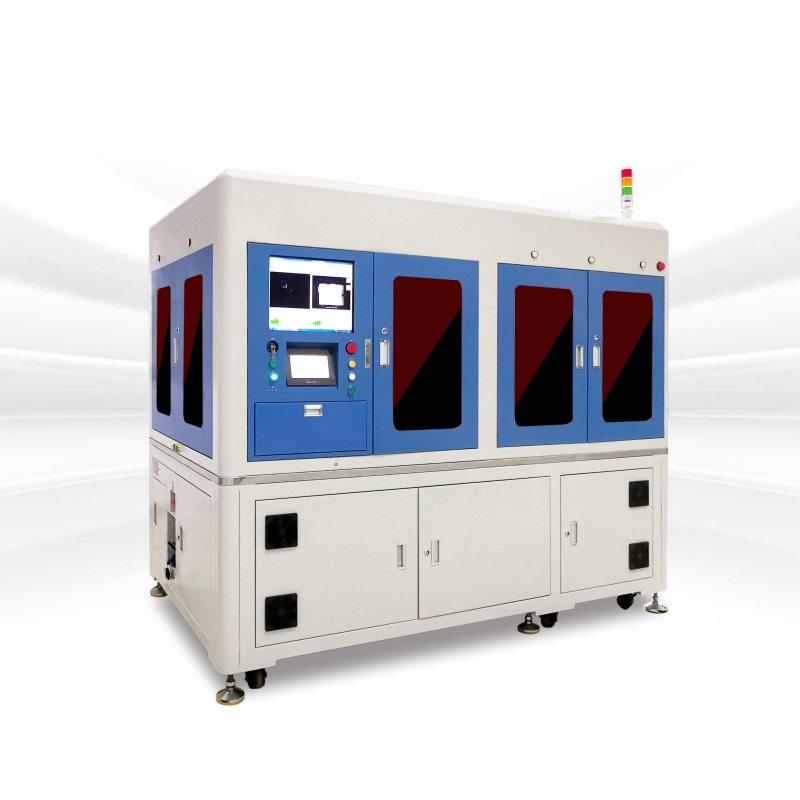

九游会j9官方网站涨缩分类机检测设备。检测FPC板Mark点尺寸，并进行分档，使用一个相机初定位，使用一个相机多步拍照测量，自动上料、抽隔纸、检测后自动分档以及添加隔纸；
自动扫描Barcode并关联测量值，以及上传数据到MES系统；机台可通用80mm*80mm至 260mm*400mm区间的不同大小产品，重复测量精度±0.005mm。
精密检测：高精度XZY模组控制器，侦测更细微缺陷；
自研软件：九游会j9官方网站视觉检测软件v1.0；
智能设计：在线实时采集数据，自动判断OK/NG。
1、人工将待测物料放入上料托盘；
2、上料机械手抓取物料平放在检测平台的光学玻璃上并把隔纸放入到隔纸托盘；
3、压板机构下压将产品压平，以便准确测量；
4、检测平台下端的X/Y伺服模组（装载两个相机）按给定的步骤运动，相机1初定位后，读码器读取Bracode以及相机2检测FPC涨缩量；
5、检测完成后,软件将检测数据与Bracode绑定并上传至MES系统；
6、下料机械手根据软件的分档将产品放入对应区域，并放上隔纸。
| 型号 | SAM-T16 | |
| 设备名称 | 九游会j9官方网站智能光学检测设备 | |
| 检测产品 | FPC柔性线路板 | |
| 检测功能 | FPC板Mark点尺寸、识别分档 | |
| 软件 | 九游会j9官方网站视觉检测软件 | |
| 检测精度 | ±0.005mm | |
| 检测特点 |
测量速度快：10S/PCS 制程改善：协助提升产品良率改善1%以上 测量精度高：产品较大较软，需要压平后检测，重复精度±0.005mm，在同行业测量FPC处于领先位置，具有很强的通用性。 操作简单：放入产品自动完成测量保存数据。 方便管理：可以根据客户需求生成导出统计报表，方便客户管理、改善产品质量；可以自动扫描Barcode并上传数据到mes系统/与条形码进行关联。 |
|
| 产能 | 360PCS/H | |
| 主要配置测量方式 |
工业图像处理器：双核CPU，4G内存，1T硬盘，21”液晶显示器 两个五百万级工业相机 九游会j9官方网站视觉检测软件SMV10.1（在线实时采集数据，公差自由设定，自动判断 OK/NG）高 精度运动模组、运动伺服、马达等； |
|
| 上下料方式 | 机械手上下料 | |
| 检测方式 | CCD视觉检测 | |
| 检测工位 | 2个CCD | |
| 同时测量产品数量 | 2PCS | |
| 外形尺寸（长*宽*高）mm | 2000*1300*1780 | |
| 重量 （kg） | 1000kg | |
| 工作环境 | 温度：20°±2°（无露点） 湿度：30~80% | |
| 气压、电压 | 0.5Mpa-0.8Mpa/220V | |
| 案例名称 | FPC涨缩检测 | |

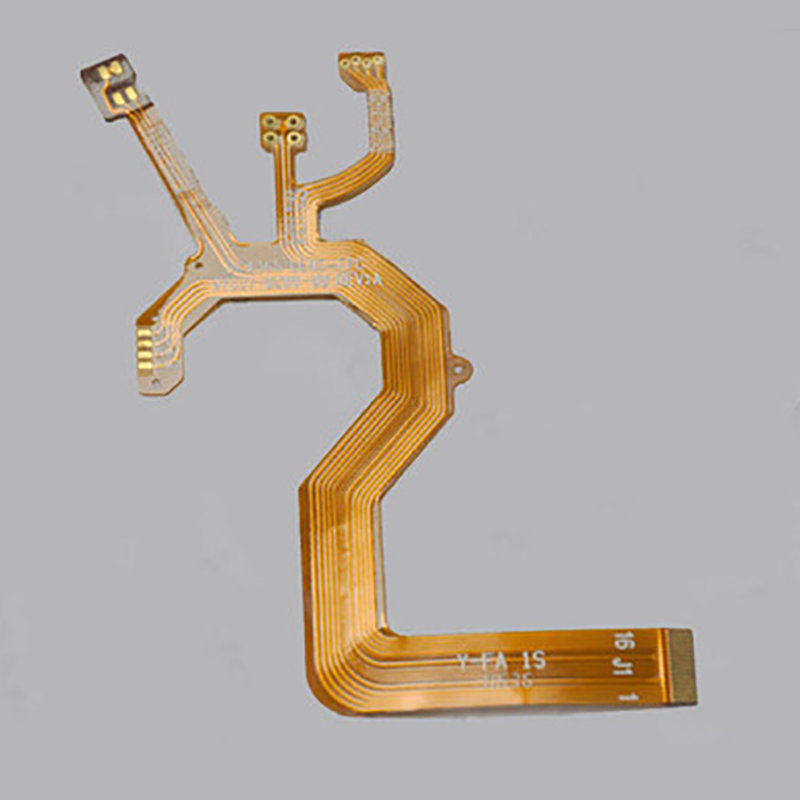

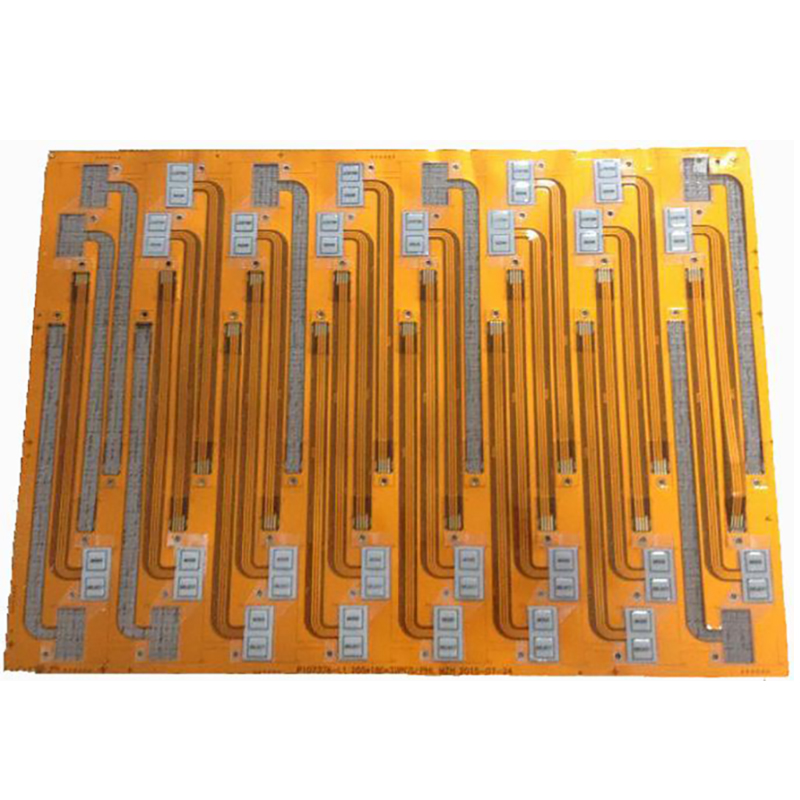

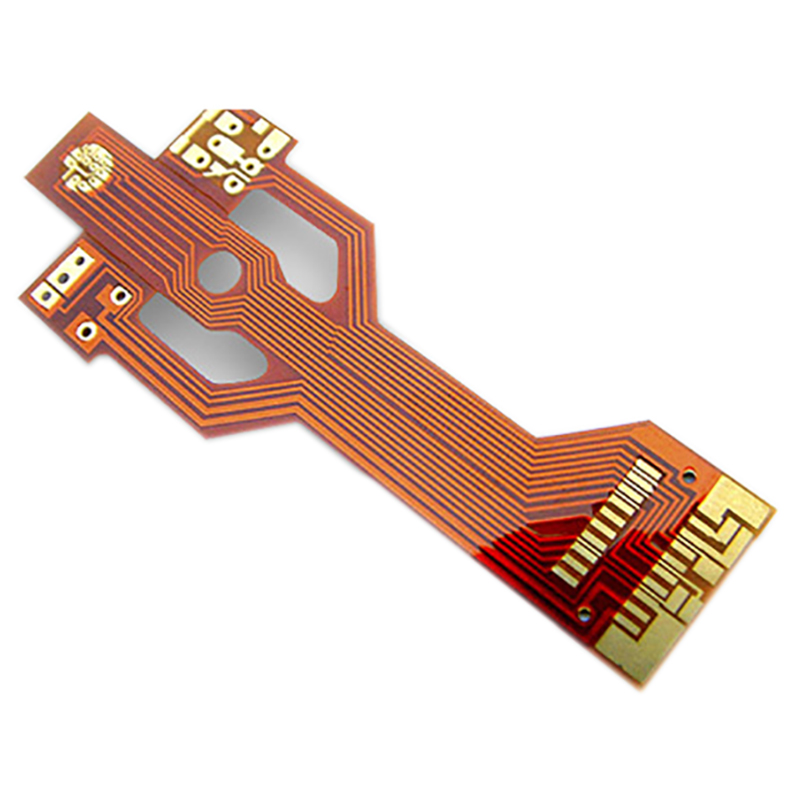

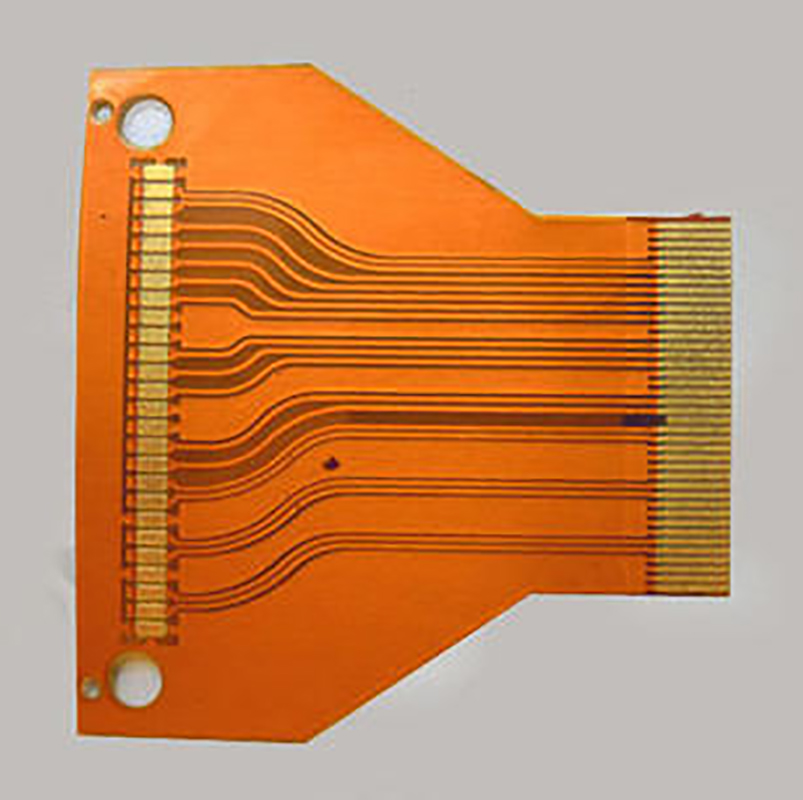

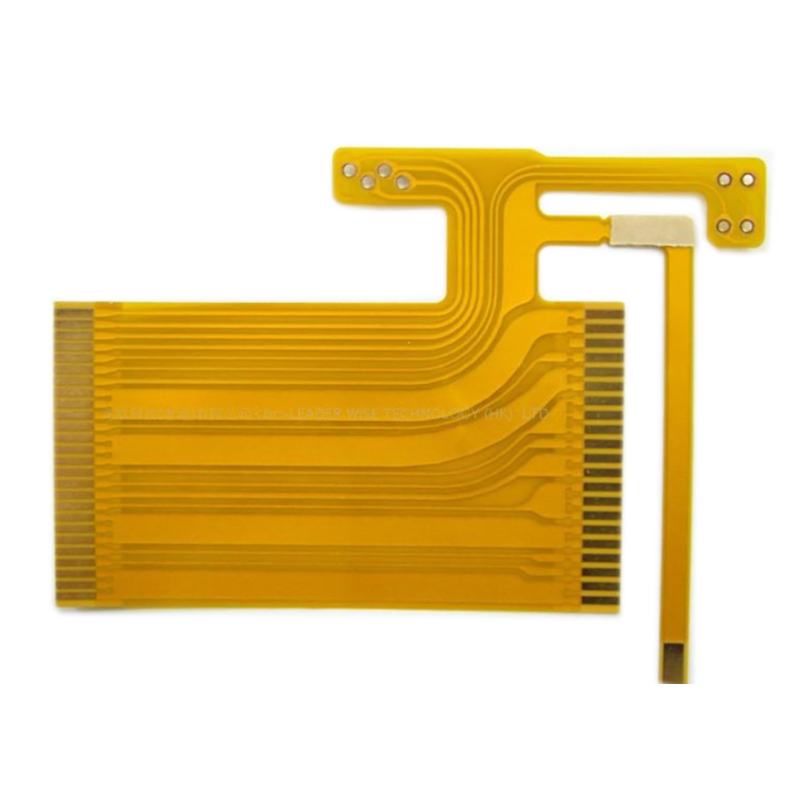

| 检测产品 | 柔性电路板FPC | |
| 检测功能 | FPC板Mark点尺寸、识别分档 | |
| 产能 | 最高可达300PCS/H | |
| 检测方式 | CCD视觉检测 | |
| 检测精度 | ±0.005mm | |
| 检测产品 |
  |
|
